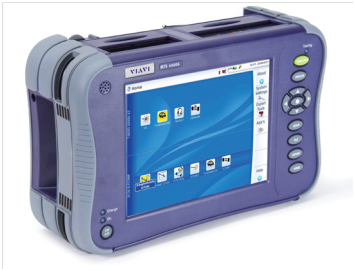

MTS6000Av2光时域反射仪
收藏
商品说明
引领电信技术潮流

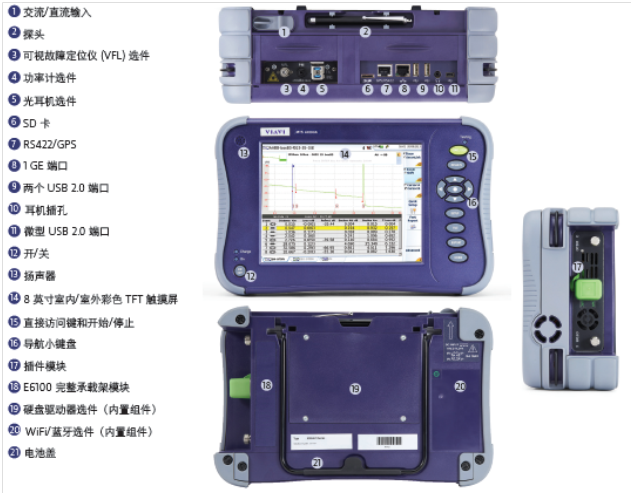

利用可互换的模块承载架和不同的插件模块，用户可以灵活搭建平台，使其不仅满足当前的特定测试需求，还能无缝演变以满足未来千变万化的网络要求。 主要优势 l 可扩展的多重测试平台，随网络和相关测试要求而变（物理层到服务层） l 针对工作流程和云集成（以太网、WiFi、蓝牙、3G/4G、LTE 等）进行优化 l 面向未来的高度模块化平台，具有可现场升级的选件和模块，能显著提升生产力 l 支持云环境的可选 StrataSync™ 软件能提升现场工作效率 主要特性 l 紧凑、轻便、模块化和高度集成的平台 l 多层网络解决方案，从物理层到服务层均能测试 l 选件包括可现场升级的 VFL、功率计、耳机和视频检测显微镜 l 提供 40 多种物理单模或多模光纤测试应用模块 l 多重服务能力，适用于以太网和 SONET/SDH 测试 l 高度模块化的扁平外形具备升级测试能力，并提供可互换的模块承载架、应用模块和平台选件 应用 l 可执行双向的 OTDR 和损耗测量 l 可执行 10 G、10 GE 和 40 G 光纤色散测试(PMD/CD/AP) l 可作为光谱分析仪用于安装和维护 CWDM/DWDM 网络 l 可用于 850、1310 和 1550 nm 波长的 10 GELAN- 和 WAN-PHY 网络测试 可扩展的设备最适合执行现场测试 高度集成、紧凑、模块化的 MTS-6000A (V2) 平台具有可扩展的单模块承载架，用户可以轻松地将测试应用模块装入其中，以增加用于满足当前和未来网络测试需求的新功能。该平台提供 8 英寸彩色触摸屏和直观的图形用户界面 (GUI)，在任何条件下都能改善观看效果。它配备高容量锂离子(LiON) 电池，在使用高功率的模块时能延长续航时间。其他特性包括视频检测显微镜（通过 USB 端口连接）和现场可升级的光测试功能，例如可视故障定位仪 (VFL)、功率计和光耳机。 通过无缝数据工作流程提高工作效率 MTS-6000A V2 可以将媒体存储到其内部存储器、SD 卡、USB 存储器或可选的 100 GB SATA 硬盘。安全环境中的用户还可以将数据/设置存储到可移动硬盘。 该平台还具有可现场升级的选件，能快速、轻松地使用 USB、蓝牙或通过 WiFi、以太网或 3G/4G/LTE 网络执行远程控制，以及上传/下载数据/报告和设置。 SmartAccessAnywhere 在技术上支持从任何地方进行远程访问。 为模块化和连通性而设计

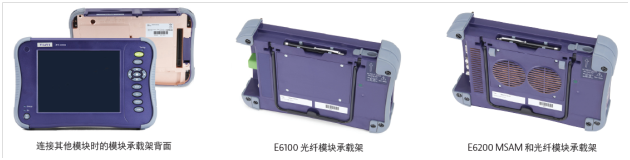

能满足所有测试需求的模块承载架 MTS-6000A (V2) 的多维设计提供了最佳的配置灵活性和超长的电池续航时间。E6100 模块承载架最适合光纤 应用，而 E6200 模块承载架中的高性能电池在用于运营商级以太网 (MSAM) 或其他密集型光纤应用时能延长续航时间。
通过 StrataSync 让您的资产发挥效能
技术指标（25°C 时的典型值）通用技术指标
① 温度 25°C 时，稳定 20 分钟后和调零后 ② 在校准波长下（1650 nm 除外） ③ –45 dBm（从 800 至 1650 nm） OTDR模块技术指标l 激光安全等级： 21 CFR Class1 l 距离单位：km，m，英尺，英里，英寸 l 折射率范围： 1,30000－1,70000nm；步长 0,00001 l 采样点： 256,000 l 距离范围： n 单模：0.1km 到320km n 多模：0.05km到10km l 距离显示分辨率： 1cm l 标识分辨率：最小1cm l 采样分辨率： n EVO_A/B/C/D系列：4cm n EVO_AV系列：2cm l 距离精度： n EVO_A/B/C/D系列：±0.75m ± 采样分辨率 ±1 x 10-5 x 距离(不包括群折射率不确定度) n EVO_AV系列：±0.1 m ±采样分辨率±1 x 10−5 x 距离(不包括群折射率不确定度) l 衰减测量模式：自动、手动、 2 点、 5 点、 LSA l 衰减显示分辨率：0.001dB l 标识分辨率：最小0.001dB l 衰减线性度： n 单模：± 0.03dB/dB n 多模：± 0.05dB/dB l 衰减门限值： n EVO_A/B/C/D系列：0.01到4.99 dB；步长：0.01 dB n EVO_AV系列：0.01到1.99 dB；步长：0.01 dB l 反射/回损测量模式：自动，手动 l 反射精度： ±2dB l 反射显示分辨率：0.01dB l 反射门限值：–11 到–99dB；步长：1dB l 存储格式： Bellcore/Telcordia 兼容 Version 1.1 和 Version 2.0 EVO_A/B/C/D系列模块参数
① 激光器在25°C ,脉宽10 μs测量。 ② 均方根值，从背向散射反向延长线起始电平到噪声电平RMS值（SNR=1），平均3分钟，最大脉冲宽度。 ③ 反射峰峰值下降1.5dB，使用最小脉冲宽度。 ④ 反射峰下降距离线性回归线0.5dB，使用FC/UPC连接器，最小脉冲宽度。 ⑤ 1625nm波长在8138C-65版本不可用。 ⑥ 在校准波长。 ⑦ 在校准波长，多模光源（850nm）符合IEC 61280-1-4标准关于环形通量定义。 ⑧ 调制模式下（270Hz/330Hz/1kHz/2kHz），减3dB。 EVO_AV系列高精度光时域反射仪参数
① 激光器在25°C ，测量10 μs。 ② 从光纤起始电平到RMS（SNR=1）噪声电平，30秒平均时间，最大脉冲宽度。 ③ 反射峰下降1.5dB，使用最小脉宽。 ④ 距离线性回归0.5dB，反射峰高度-35dB，使用最小脉宽。 订货信息基本平台 l MTS-6000AV2 平台（带彩色触摸屏），EM6000AV2S l MTS-6000A V2 平台（带高清彩色触摸屏），EM60000AV2M 主机选件 l 内置光功率计和 VFL（带 2.5 mm UPP 连接器）：E80EPMVFL l 内置光话机（要配置适配器）： E80ETS l 内置光话机（要配置适配器）和光功率计（2.5 mm UPP 连接器）：E80ETSPM l 内置光话机（要配置适配器）、光功率计和 VFL（2.5 mm UPP 连接器）：E80ETSPMVFL l 内置 WiFi 选件：E60V2WIFI l 内置蓝牙选件：E60V2BLUE l 附加的高性能锂离子可充电电池 E60LIHP1 l 100 GB SATA 硬盘选件（传输应用必需）：E60V2HDISK 附件 l 点烟器电源适配器： E80lighter l 适用于 6000A (V2) 的全包式手提箱 ：ESCASE6KV2 l 软质手提箱： E40SCASE1 应用软件 l 光纤迹线察看软件（免费）：EOFS-110 l 光纤迹线软件（用于后处理）：EOFS-100 l 光纤光缆软件（用于验收报告生成）：EOFS-200 光时域反射仪模块 EVO_A/B/C/D系列 l 常用模块
l 单多模应用
l PON网络在线测试
l 光接口适配器
① 光源和光功率计功能不提供。 EVO_AV系列 l 高分辨率多模应用
※测试包：包含MTS6000Av2主机，内置光功率计和VFL可见光故障查找器，PC插芯，SC和FC连接器，软携带包 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
